Výpočet odporu na kalkulačce

Tento návod popisuje, jak vypočítat celkový odpor $R$ paralelních odporů $R_1, R_2, \ldots, R_n$ na kalkulačce. U počítání paralerního zapojení odporů je důležité mít na paměti, že:

Hodnota odporu v paralelním zapojení je prevrácená hodnota součtu prevrácených hodnot každeho z odporů.

Celkový odpor se počítá podle vzorce:

$$\frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2} + \cdots + \frac{1}{R_n}$$

Po převrácení:

$$R = \frac{1}{\frac{1}{R_1} + \frac{1}{R_2} + \cdots + \frac{1}{R_n}}$$

Postup

1. Zadej převrácené hodnoty odporů:

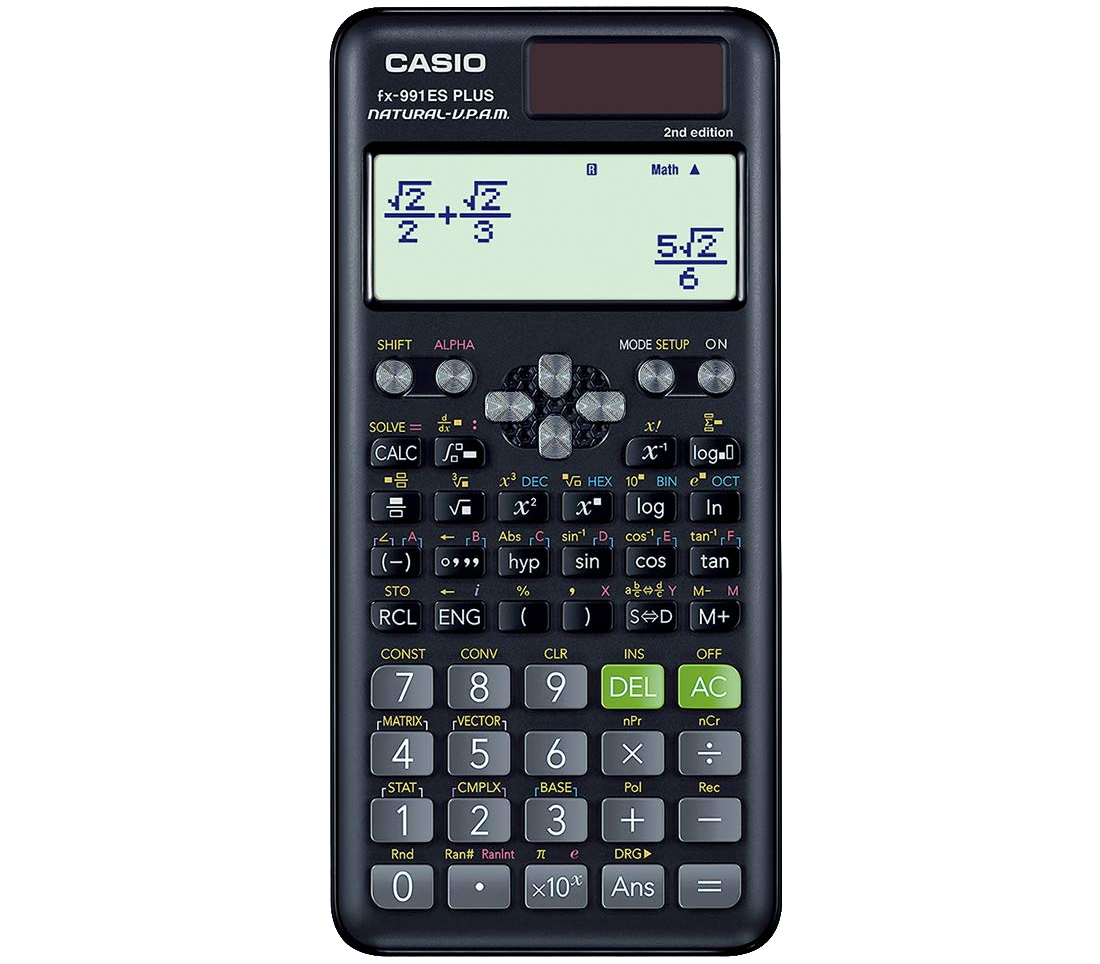

   • Pro každý odpor $R_i$ zadej hodnotu a stiskni tlačítko x⁻¹ (nebo $\frac{1}{x}$).
   • Příklad: Pro $R_1 = 4 \, \Omega$ zadej 4, stiskni x⁻¹.

2. Sečti převrácené hodnoty:

   • Po zadání první převrácené hodnoty stiskni +.
   • Zadej další odpor (např. pro $R_2 = 6 \, \Omega$: zadej 6, stiskni x⁻¹).
   • Opakuj pro všechny odpory.

3. Převrať výsledek:

   • Po sečtení všech převrácených hodnot stiskni x⁻¹.
   • Dostaneš celkový odpor $R$ (např. pro $R_1 = 4 \, \Omega$, $R_2 = 6 \, \Omega$ dostaneš $2.4 \, \Omega$).

Shrnutí:

Pro odpory $R_1 = 4 \, \Omega$, $R_2 = 6 \, \Omega$:

1. Zadej 4, stiskni x⁻¹, stiskni +.
2. Zadej 6, stiskni x⁻¹, stiskni =.
3. Stiskni x⁻¹.
4. Výsledek: $2.4 \, \Omega$.

Pozor na přesnost

• Ujisti se, že správně zadáváš hodnoty a používáš tlačítko x⁻¹ pro převrácení.
• Pokud tvoje kalkulačka podporuje přepínání mezi zlomky a desetinnými čísly, použij tlačítko S⇔D pouze tehdy, když potřebuješ desetinný výsledek pro další výpočty.

Práce se zlomky

Některé kalkulačky podporují zadávání a zobrazení výsledků jako zlomky. Pro zadání převrácené hodnoty odporu (např. $\frac{1}{4}$ pro $R_1 = 4 , \Omega$) použij tlačítko pro zlomky a zapiš zlomek. Po sečtení převrácených hodnot může kalkulačka zobrazit výsledek jako zlomek (např. $\frac{1}{4} + \frac{1}{6} = \frac{5}{12}$ pro $R_1 = 4 , \Omega$, $R_2 = 6 , \Omega$).

Pro převod na desetinné číslo můžeš použít tlačítko S⇔D, pokud je k dispozici.

Tip pro pokročilé

Pro složitější výpočty s více odpory si zapisuj mezivýsledky do pamětí kalkulačky (např. A až F).
