Ohmův zákon

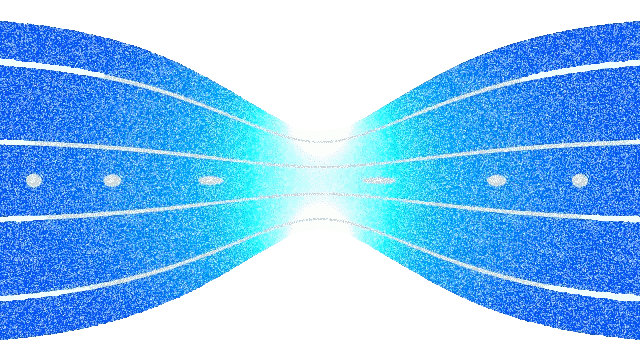

Ohmův zákon popisuje, jak spolu souvisí napětí, proud a odpor v elektrickém obvodu. Napětí je síla, která tlačí elektrony obvodem. Proud je množství elektronů, které tímto obvodem prochází. Odpor je překážka, která brzdí jejich pohyb. Tento zákon je základem pro pochopení fungování elektrických obvodů.

Co to vlastně znamená?

Čím větší je odpor, tím méně proudu projde při stejném napětí. Ohmův zákon říká, že napětí je přímo úměrné proudu, což znamená, že pokud zvýšíme napětí, zvýší se i proud, pokud odpor zůstane stejný.

Použití

Ohmův zákon zahrnuje tři základní vzorce, které popisují vztah mezi napětím (V), proudem (I) a odporem (R):

• Pokud chceš zjistit : U = I × R ( = × )
• Pokud chceš zjistit : I = U / R ( = / )
• Pokud chceš zjistit : R = U / I ( = / )

Příklad výpočtu proudu

Pokud máme žárovku s odporem R = 10 Ω a napětím U = 12 V, můžeme spočítat proud I:

$$I = \frac{U}{R} = \frac{12 \text{ V}}{10 \mathrm{\;\Omega}} = 1.2 \text{ A}$$

Takže žárovkou poteče proud 1.2 A.

Příklad výpočtu odporu

Pokud máme obvod, kde je napětí U = 24 V a proud I = 100 mA, můžeme spočítat odpor R:

$$R = \frac{U}{I} = \frac{24 \text{ V}}{0.1 \text{ A}} = 240 \mathrm{\;\Omega}$$

Takže odpor v tomto obvodu je 240 Ω.

Ohmův trojúhelník

Jedná se o pomůcku pro snadné zapamatovaní vzorů pro ohmův zákon. Funguje to tak, ze se zakryje veličina, pro kterou chceme vzorec. Následně to, co nám zůstane odkryté, je vzorec, který potřebujeme. Stačí, abychom si tedy pamatovali veličiny a jejich pozici v trojúhelníku.

I (ampér)R (ohm)

Výsledek:U = I · R

Vzorcový trojůhelník je všude

Tento trojúhelník se dá vytvořit i pro ostatní vzorce. Je to skvělá pomůcka pro vztah mezi veličinami.

$\dfrac{U}{I \times R}$$\dfrac{P}{U \times I}$$\dfrac{Q}{I \times t}$$\dfrac{E}{P \times t}$$\dfrac{s}{v \times t}$$\dfrac{\rho}{m \times V}$$\dfrac{F}{m \times a}$$\dfrac{W}{F \times s}$
