Rezistor

Rezistor je základní elektronický prvek, který omezuje proud elektrickým obvodem.

Rozdíl mezi rezistorem a odporem

Rezistor je součástka, odpor je jeho hlavní vlastnost, který potřebujeme právě pro omezení proudu obvodem.

Základní vlastnosti

Odpor

Základní vlastností rezistoru je odpor, který se udává v ohmech (značíme Ω). Odpor udává poměr napětí a proudu v obvodu podle vzorce $R = \dfrac{U}{I}$

Tolerance

Nic nelze vyrobit s naprostou přesností, to platí samozřejmě i u rezistorů, výrobci proto udávají u rezistoru takzvanou toleranci - maximální procentní chybu odporu. Tolerance lze například zjistit z barevného kódu rezistoru.

Maximální výkon

S touto specifikací rezisotru se lze setkat u aplikace, která vyžaduje, aby se na rezistoru "spálil" větší výkon (je potřeba na to brát zřetel), protože pokud bude skrz odpor protékat větší proud, může se odpor přehřát a spálit, proto výrobce většinou v datasheetech udává maximální výkon, který může na odporu být - výkon v našem použití lze spočítat z jednoduchého vzorce $P = {U}*{I}$

Typy rezistorů

Vyrábí se několik typů rezistorů - kvůli tomu, že každý typ má trochu jiné využití. Zde je uvedeno pár nejpoužívanějších typů:

THT

Klasické rezistory, se kterými se na mladších setkáváme, o jejich pájení se více dozvíte v kategorii pájení.

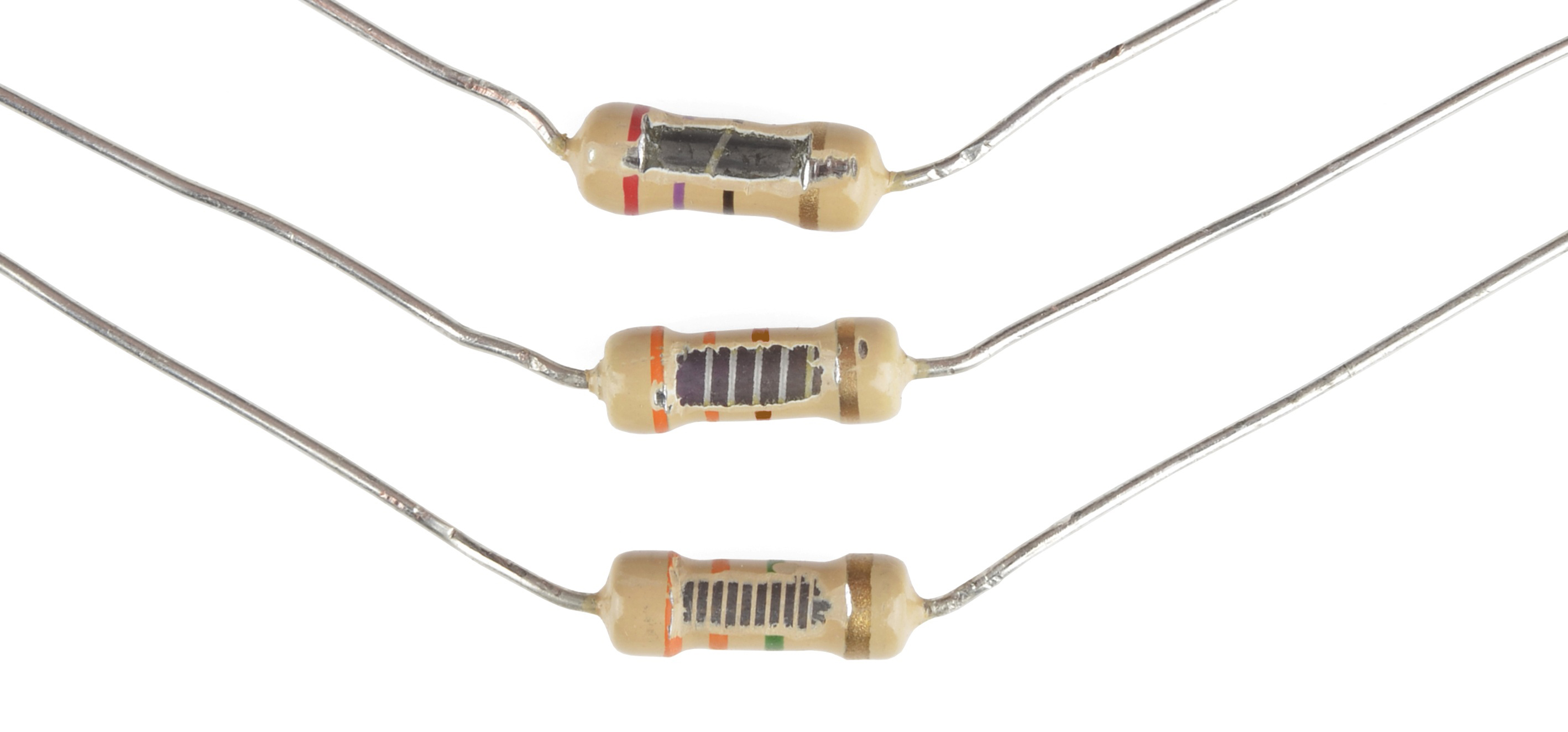

Drátové rezistory

Drátové rezistory jsou jedny z nejčastějších rezistorů, skládají se z odporového drátu namotaného na keramickém jádře (keramický váleček) Na obrázku můžete vidět, jak to vypadá uvnitř drátového rezistoru, když se upiluje vnější nátěr rezistoru.

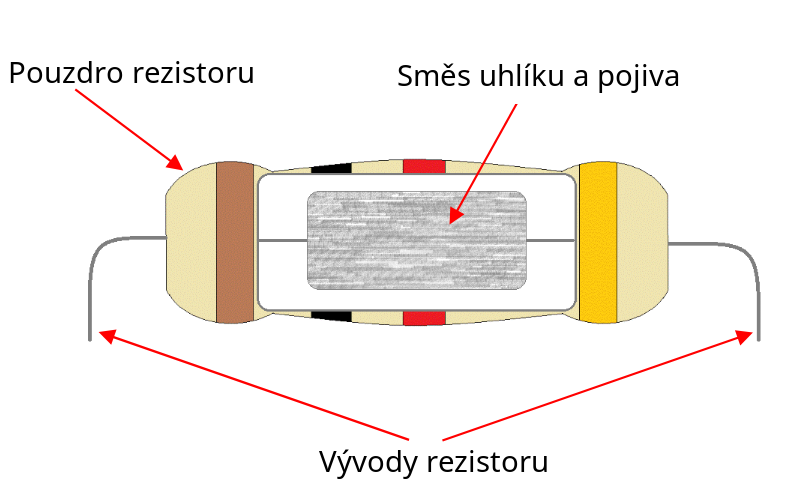

Uhlíkové rezistory

Uhlíkové rezistory místo odporového drátu používají uhlíkovou cestu - její šířkou a délkou se udává elektrický odpor Na obrázku můžete vidět, jak to vypadá uvnitř uhlíkového rezistoru.

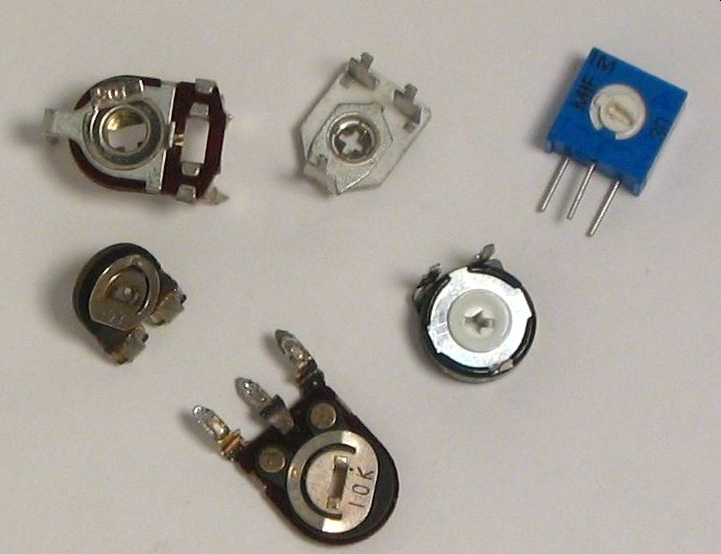

Nastavitelné rezistory

Skládají se z odporové cesty (drátová nebo uhlíková), po které jezdí takzvaný jezdec (nejčastěji prostřední vývod - u potenciometru). V některých aplikacích je potřeba odpor nastavit - můžeme tím například ovlivnit rychlost nabíjení kondenzátoru v blikačce, a tak změnit frekvenci blikání.

Trimr, poternciometr, reostat - jaký je rozdíl?

Nastavitelné (proměnné) rezistory mají různé názvy: trimr, potenciometr, reostat - neznamenají ale úplně stejnou věc:

• Reostat - součástka, která má 2 vývody - používá se na regulaci proudu obodem
• Potenciometr - součátka, která má 3 vývody a tvoří napěťový dělič. Jelikož větší délka cesty z odporového materiálu znamená větší odpor, znamená to, že když se cesta mezi jezdcem a jedním ze dvou zbývajících vývodů zvětšuje, zvětšuje se mezi jezdcem a tím vývodem i elektrický odpor.
• Trimr - toto označení je pro potenciometr, který se nastavuje nástrojem (například šroubovákem), u zapojení s trimrem se většinou předpokládá, že se hodnota jednou nastaví a nebude se často měnit

SMD

S SMD rezistory se můžete setkat spíše na starších, když budete chtít nějaký projekt minimalizovat

Hodnota odporu rezistorů

Zjistit hodnotu rezistoru můžeme několika způsoby:

Změřením ohmmetrem

Na multimetru nastavíme ohmmetr a přiložíme sondy multimetru na vývody rezistoru - nezapomenout na rozsah

Jak číst hodnotu rezistoru

• Při čtení proužků začněte od strany, kde jsou proužky blíže k okraji rezistoru.
• Zlatý nebo stříbrný proužek jako poslední obvykle označuje toleranci.
• Pokud má rezistor pouze 3 proužky, předpokládá se tolerance ±20%.

4proužkový kód

1. První proužek: První číslice hodnoty odporu.
2. Druhý proužek: Druhá číslice hodnoty odporu.
3. Třetí proužek: Multiplikátor (násobí číslo složené z prvních dvou číslic).
4. Čtvrtý proužek: Tolerance (pokud tam je 4. proužek).

Příklad: Hnědá, Černá, Červená, Zlatá

• Hnědá = 1, Černá = 0 → 10
• Červená = 10^2 → 10 × 100 = 1000 Ω (1 kΩ)
• Zlatá = ±5%
• Výsledek: 1 kΩ ±5%

5proužkový kód

1. První proužek: První číslice hodnoty odporu.
2. Druhý proužek: Druhá číslice hodnoty odporu.
3. Třetí proužek: Třetí číslice hodnoty odporu.
4. Čtvrtý proužek: Multiplikátor (násobí číslo složené z prvních tří číslic).
5. Pátý proužek: Tolerance.

Příklad: Zelená, Modrá, Černá, Hnědá, Zelená

• Zelená = 5, Modrá = 6, Černá = 0 → 560
• Hnědá = 10^1 → 560 × 10 = 5600 Ω (5.6 kΩ)
• Zelená = ±0.5%
• Výsledek: 5.6 kΩ ±0.5%

Číselné označení rezistorů

Na většině SMD rezistorů (i na jiných SMD součástkách) se objevuje takzvaný číselný kód. Používá se, protože SMD součástky jsou podstatně menší než THT součástky, takže by se špatně četly nějaké barevné proužky, nebo písmenka. První 2 čísla udávají hodnotu, ke které se přidá počet nul 3. čísla a výsledek výjde v ohmech.

Výpočet:

Kód 473 je tedy 47 * 1000 (3 nuly) Ω, neboli 47 kΩ.

Text s hodnotou

Na některých starších rezistorech se objevuje i přímo nápis hodnoty například 100k znamená 100 kΩ, nebo třeba 100R znamená 100 Ω.

Parazitní jevy

Pro jednoduché využití tyto jevy budeme zanedbávat, protože budeme zezačátku rezistory používat pro obvody s nízkým proudem a s nízkou frekvencí, ale je dobré mít přehled o tom, že odpor není jedinou vlastností rezisotru

Parazitní indukčnost

Tento jev se objevuje hlavně u drátových (těch prakticky nejčastějčích) rezistorů. Parazitní indukčnost vzniká tak, že rezistor je vlastně kus odporového drátu navinutý na keramickém jádru, což vytváří cívku, která má malou indukčnost. S tímto parazitním jevem se na mladších v KME nesetkáte, ale u vysokofrekvenčních obvodů je dobré s tím počítat.

Parazitní kapacita

Parazitní kapacita vzniká tak, že mezi vinutím odporové cesty (drát nebo uhlíková vrstva) je nevodivý materiál (dielektrikum), proto má rezistor malou kapacitu, na kterou ale v něktrých použitích musíme brát ohled. tímto parazitním jevem se na mladších v KME nesetkáte, ale u vysokofrekvenčních obvodů je dobré s tím počítat.

Kódové označení rezistorů

Na většině rezistorů se objevují barevné proužky, tyto proužky tvoří barevný kód, ze kterého lze zjistit hodnotu a toleranci rezistoru

Barva	1. proužek (1. číslice)	2. proužek (2. číslice)	3. proužek (3. číslice, pouze pro 5 proužků)	Multiplikátor (3. nebo 4. proužek)	Tolerance (4. nebo 5. proužek)
Černá	0	0	0	10^0 (1 Ω)	-
Hnědá	1	1	1	10^1 (10 Ω)	±1%
Červená	2	2	2	10^2 (100 Ω)	±2%
Oranžová	3	3	3	10^3 (1 kΩ)	-
Žlutá	4	4	4	10^4 (10 kΩ)	-
Zelená	5	5	5	10^5 (100 kΩ)	±0.5%
Modrá	6	6	6	10^6 (1 MΩ)	±0.25%
Fialová	7	7	7	10^7 (10 MΩ)	±0.1%
Šedá	8	8	8	10^8 (100 MΩ)	±0.05%
Bílá	9	9	9	10^9 (1 GΩ)	-
Zlatá	-	-	-	10^-1 (0.1 Ω)	±5%
Stříbrná	-	-	-	10^-2 (0.01 Ω)	±10%
Bez barvy	-	-	-	-	±20%
