THT

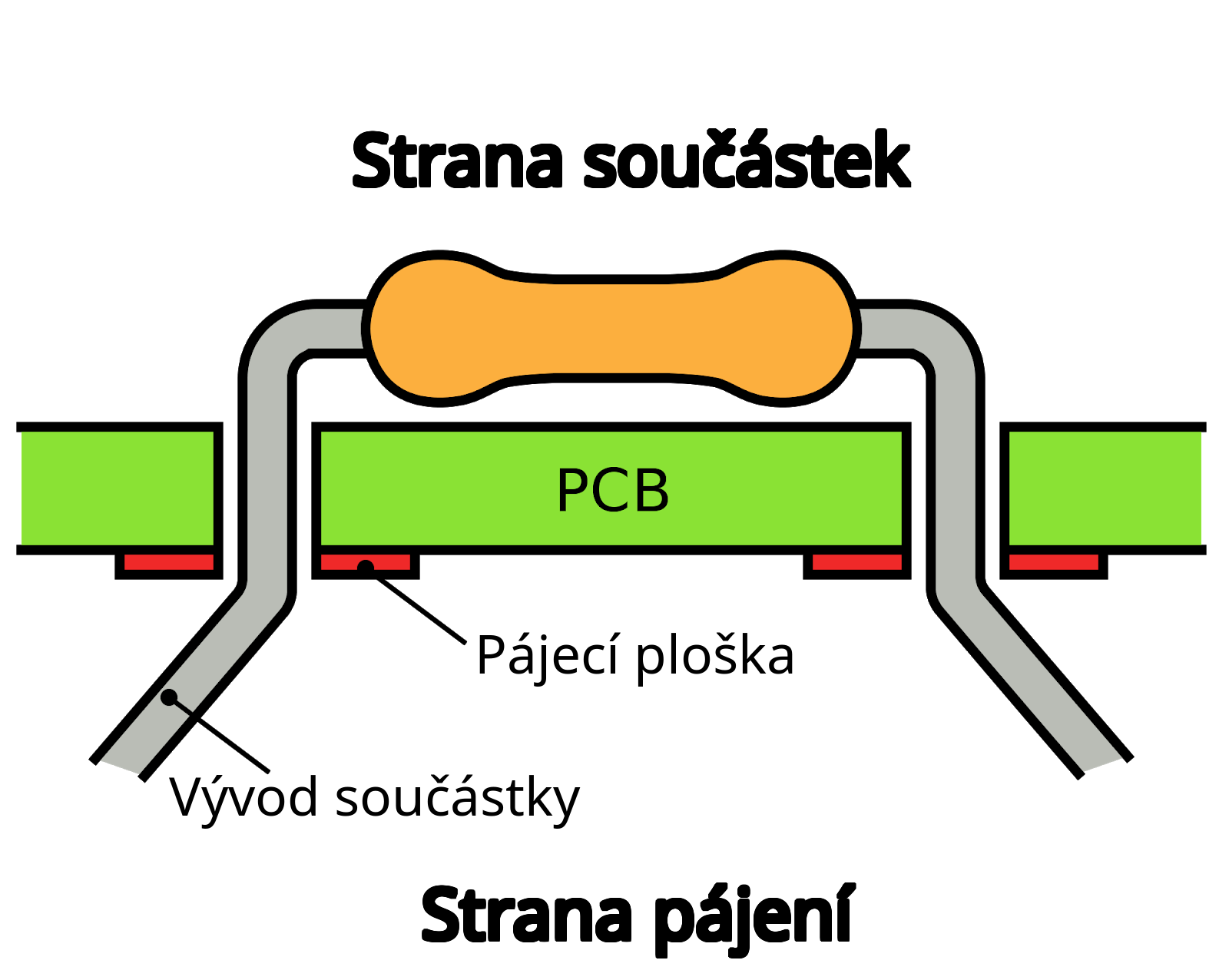

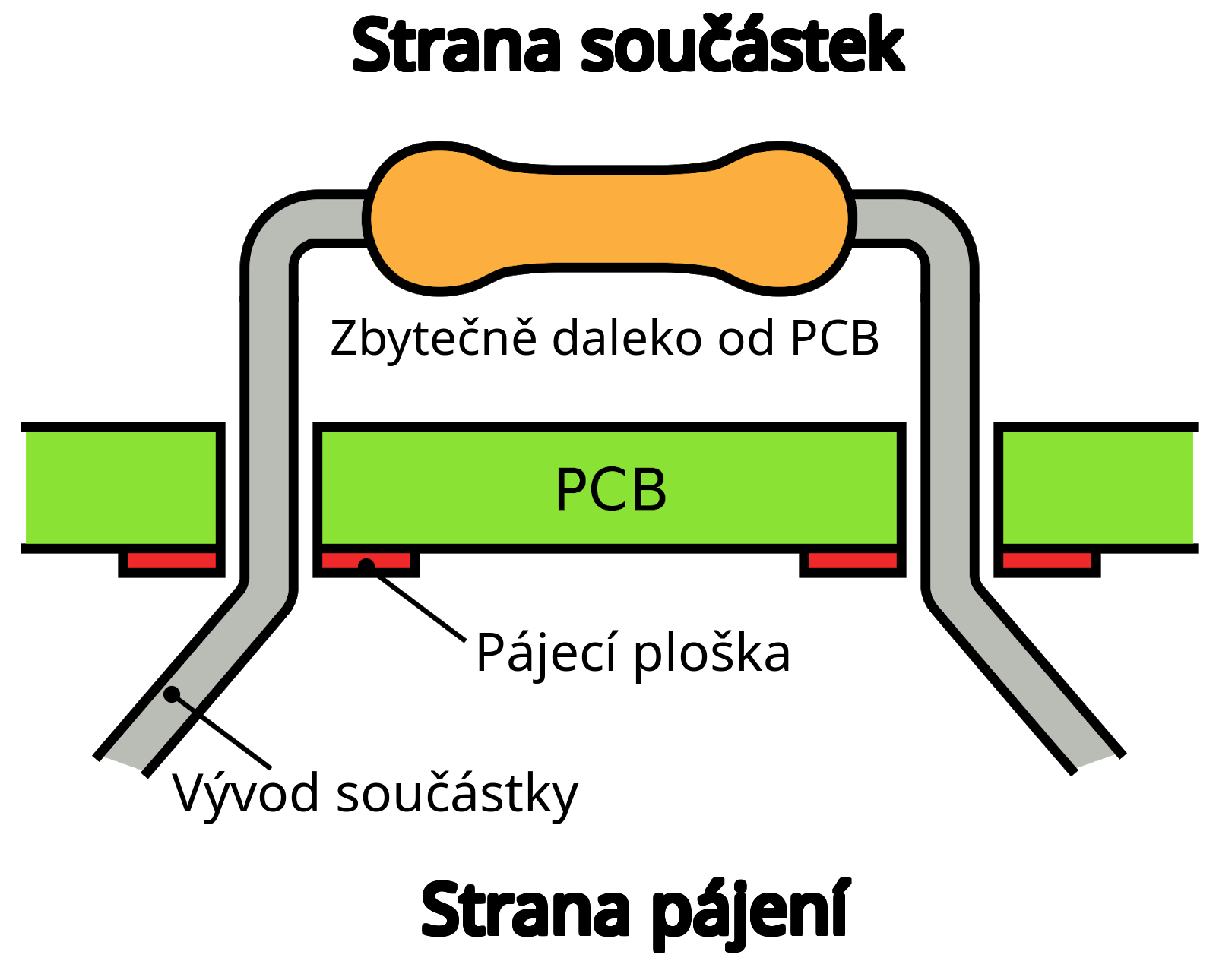

THT (Through-Hole Technology) pájení je jednou ze základních dovedností každého elektrotechnika. Při pájení THT součástek se nejprve součástka zasune do otvoru na desce plošných spojů (DPS). Nezapomeňte zkontrolovat, že součástka je správně zasunutá a vodiče vyčnívají na druhé straně desky.

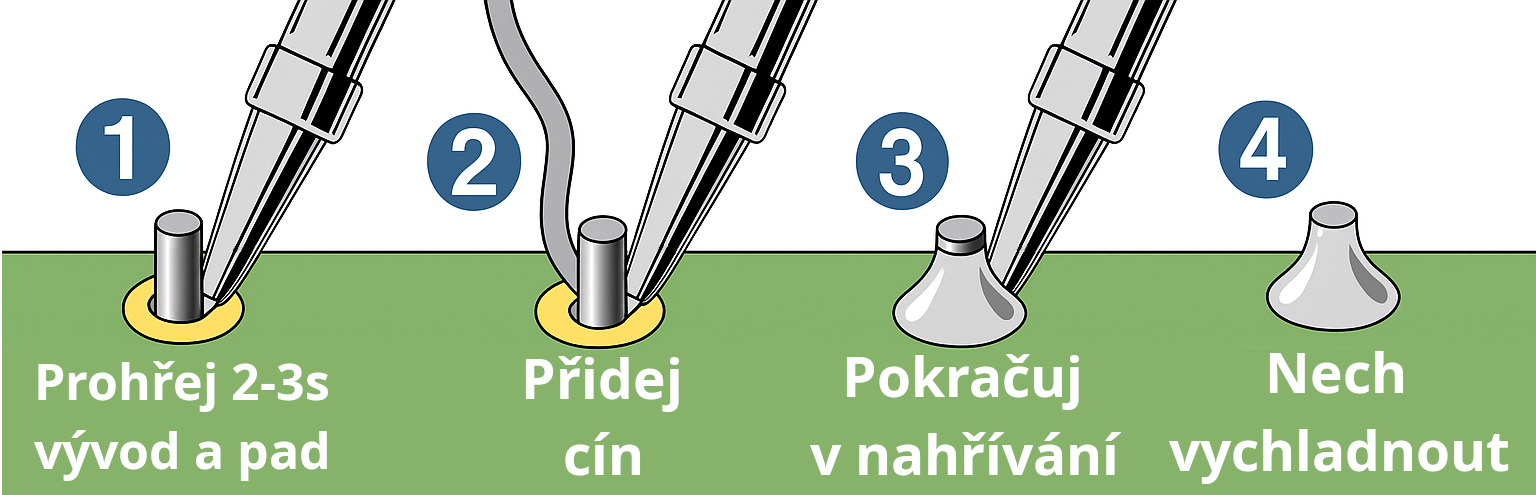

A jak na to?

1. Přiložte hrot pájky tak, aby se dotýkal jak součástky, tak plošného spoje (nebo kabelu). Je důležité zahřívat obě části rovnoměrně, aby se spoj dobře prohřál.
2. Jakmile je místo dostatečně zahřáté, přidejte cín. Cín by měl plynule obklopit spoj a vytvořit lesklý, hladký povrch.
3. Nyní plynulým pohybem po nožičce součástky odložte hrot pájky z cínu. To vytvoří správný tvar spoje.
4. Po vychladnutí zkontrolujte, že je spoj kvalitní.

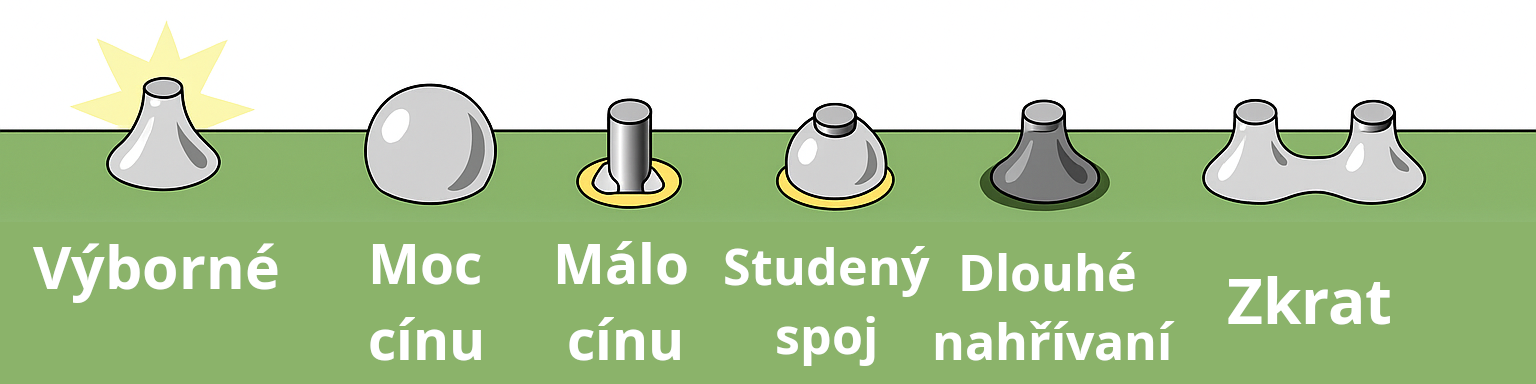

Jak poznat kvalitně zapájený spoj?

U nás v kroužku vždycky říkáme, že musé vypadat jako Ještěd. Duležité je, aby to nebyla jen kulička cínu, to zavání "studeňákem"!

Pozor na studený spoj!

Studený spoj vzniká, když není spoj dostatečně zahřátý. Je matný a křehký, což může vést k nestabilitě a špatnému kontaktu. Proto je důležité, aby se spoj vždy dobře prohřál a cín se rovnoměrně rozlil.

Pálí to!

Vždy držte pájku za rukojeť a nikdy se nedotýkejte hrotu, který může být extrémně horký.

Pozor na kabely

Dávejte pozor, kam odkládáte horkou pájku. Neopatrné odložení může poškodit kabely nebo jiné citlivé součásti.
