Popis
Jedná se o zařízení určené k ovládání odpalovaciho zařízení. Disponuje následujicími entitami:
Každá entita je připojena do výstupního konektoru.

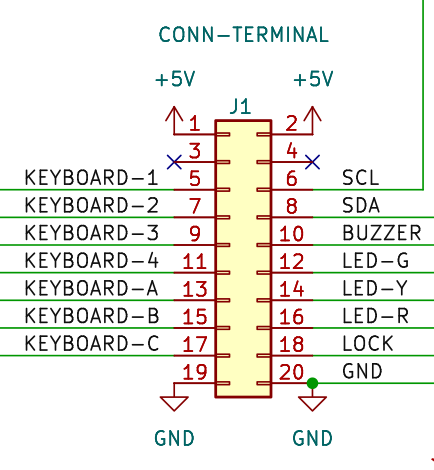

Rozložení vystupního konektoru:
Podrobné zapojení lze vyčíst ze schématu. Layout a rozložení desky lze získat vidět v iBOMu. Zde jsou příklady pro první zprovoznění zařázení.
LCD
Schéma zapojení je identické s LCD I2C expander.
Lze tedy použít identické knihovny.
LCD je dostupné na I2C adrese 0x38.
Klávesnice
Tlačítka jsou připojeny do mřížky. Kopíruje standartní membranovou klavesnici.
Bzučák
Bzučák pro zvukovou notifikaci k uživately. Je přímo připojen do konektoru. Je nutné vyřešit spínací obvod.
LED
3x LED dle Vaší chuti v sériovém zapojení s rezistorem o odporu 330 Ohm.
